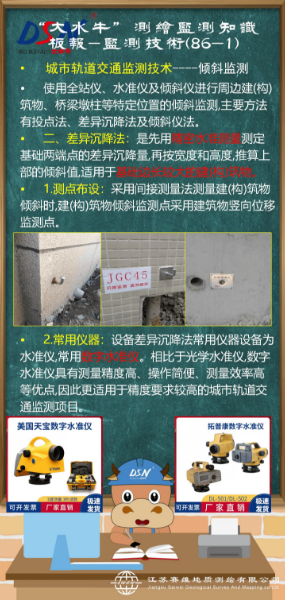

城市轨道交通监测技术——倾斜监测

使用全站仪、水准仪及倾斜仪进行周边建（构）筑物、桥梁墩柱等特定位置的倾斜监测，主要方法有投点法、差异沉降法及倾斜仪法。

二、差异沉降法∶是先用情密水准测测定基础两端点的差异沉降量，再按宽度和高度，推算上部的倾斜值，适用于础边长较大的建构）筑物

1.测点布设∶

采用间接测量法测量建（构）筑物倾斜时，建（构）筑物倾斜监测点采用建筑物竖向位移监测点。

2. 常用仪器∶

设备差异沉降法常用仪器设备为水准仪，常用。相比于光学水准仪，数字水准仪具有测量精度高、操作简便、测量效率高等优点，因此更适用于精度要求较高的城市轨道交通监测项目

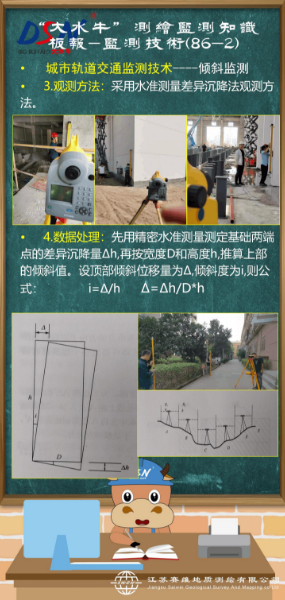

3. 观测方法∶

采用水准测量差异沉降法观测方法。

4. 数据处理∶

先用精密水准测量测定基础两端点的差异沉降量△h，再按宽度D和高度h，推算上部的倾斜值。

设顶部倾斜位移量为△，倾斜度为i，

则公式∶

i=△/h 公=△h/Dh
